MACAM MACAM PORT DISPLAY DAN SLOT PADA PC

MACAM MACAM PORT DISPLAY DAN SLOT PADA PC

1. Port VGA (Video Graphic Adapter)

Fungsi : Berfungsi untuk mengolah tampilan atau display pada monitor sehingga tidak membebani kerja processor.

2. Slot PCI  (Peripheral Component Interconnect)

Fungsi : Adalah slot yang berfungsi untuk menambahkan peripheral tambahan yang belum terpasang pada motherboard.

3. Port HDMI (High Definition Multimedia Interface)

Fungsi : Interface untuk peralatan elektronik lainnya tanpa mengurangi kualitas dari gambar dan suara. HDMI telah mendukung beberapa interface dengan resolusi dan kualitas tinggi seperti pemutar DVD, Blu-ray, Game console, dan TV.

4. Slot AGP(Accelerated Graphics Port )

Accelerated Graphics Port adalah sebuah bus yang dikhususkan sebagai bus pendukung kartu grafis berkinerja tinggi, menggantikan bus ISA, bus VESA atau bus PCI yang sebelumnya digunakan. Spesifikasi AGPpertama kali (1.0) dibuat oleh Intel dalam seri chipset Intel 440 pada Juli tahun 1996.

5. Kabel DVI (Digital Visual Interface)

Digital Visual Interface disebut DVI. Dikembangkan tahun 1999 walau sudah mulai tergeser port HDMI.
DVI dirancang untuk mengirim signal digital video tanpa dipadatkan. Berbeda dengan VGA, DVI adalah signal Digital. Seperti DVI-D untuk digital saja, DVI-A untuk audio saja, atau DVI-I untuk digital dan audio bersamaan. Konektor DVI masih banyak dipakai, khususnya untuk perangkat elektronik model lama.

Bila ingin mengunakan teknologi dengan resolusi 4K, lupakan port jenis ini karena tidak akan mencukupi kebutuhan pengiriman signal digital.
Ada 2 perbedaan konektor DVI. Single dan dual Link. Dual Link untuk mengirim signal dua kali lebih banyak. Misalnya resolusi sebuah LCD TV dengan maksimum 1920x1200, dengan dual link akan cukup untuk menayangkan 2560x1600. Sekali lagi teknologi DVI memang terbatas, demikian juga ukuran port yang besar. Cepat atau lambat port ini tidak lagi digunakan untuk perangkat modern.

6. DP(Display Port)

DisplayPort merupaka video connector baru lainnya yang mulai muncul di banyak perangkat baru, khususnya laptop. Ia dirancang menggantikan DVI dan VGA di komputer, tapi penggunaannya tidak sebanyak DVI atau HDMI. Akan tetapi , ia sudah banyak tertanam ke komputer baru Mac, Dell, HP dan Lenovo. Sebenarnya ia sangat mirip HDMI, dan dapat menstream baik HD video dan audio kabel yang sama, dan bisa mensupport resolusi hingga 1920A~1080 dan 8 channel audio di seutas kabel.

Kelebihannya, DisplayPort mensupport HDCP, sehinnga anda dapat menggunakannya untuk memplayback HD content terproteksi pada Blue-ray dan banyak lagi. Anda juga dapat menghubungkan ke HDMI atau DVI port dengan sebuah converter, karena sinyal digital kompatibel. Kelemahannya sedikit monitor dan TV menyertakan diplayPort port sehingga anda harus membekali dengan konverter bila anda ingin menggabungkan latop ke layar lebar.

Macam Macam Jenis RAM berdasarkan berkembanganya

Macam Macam Jenis RAM berdasarkan berkembanganya

RAM adalah singkatan dari Random Access Memory. Sebuah bagian dari sistem komputer yang sangat penting. Tidak hanya pada komputer PC maupun notebook saja yang membutuhkan RAM, PDA dan banyak perangkat elektronik lain pun ikut membutuhkan bagian ini.



Dan untuk setiap peralatan memiliki tingkat kebutuhan yang berbeda-beda. Misalkan saja sebuah komputer yang masih menggunakan operating system lama contohnya Windows 98, maka RAM yang dibutuhkan tidak akan sebesar komputer yang menggunakan Windows XP sebagai operating system-nya.

Selain operating system, aplikasi yang dijalankan pun sangat bergantung kepada RAM. Semakin berat aplikasi yang akan dijalankan, maka bobot RAM akan semakin besar. Karena pada RAM-lah untuk sementara aplikasi atau data yang tengah Anda akses tersimpan.

Sedangkan untuk membeli sebuah RAM, bukan bobot saja yang akan menjadi pertimbangan utama. Tapi juga ada aspek lain yang tidak kalah pentingnya harus ikut dipikirkan. Seperti kecepatan, tipe, jenis soket, dan motherboard yang digunakan.

Karena saat ini, selain setiap aplikasi memiliki kebutuhan sistem yang berbeda-beda, kehadiran RAM pun sudah sangat beragam. Sedangkan harganya semakin hari semakin terjangkau. Teknologi yang ada pada RAM pun terus berkembang. Mulai ditemukannya DDR, sistem dual-channel,DDR2,dll.

Belum lagi kecepatannya yang juga semakin lama semakin cepat. Dari hanya 66 MHz sampai kini telah mencapai 600 MHz. Begitu pula dengan kapasitas. Sepuluh tahun yang lalu RAM 8 MB masih sangat mudah ditemukan, tetapi sekarang RAM ini sangat sulit ditemui. Para penjual perangkat komputer lebih banyak menawarkan RAM dengan memory minimal 128 MB per kepingnya. Betapa langkah yang sangat jauh telah dilalui RAM dalam perkembangannya.

Berikut perkembangan RAM dari masa ke masa :

1. RAM (Random Access Memory)
    ditemukan oleh Robert Dennard dan diproduksi secara besar-besaran oleh intel pada tahun 1968.

Gambar 1. Contoh RAM

2. DRAM (Dynamic Random Access Memory)

    Muncul pada tahu 1970, IBM menciptakan sebuah memori yang dinamakan DRAM (Dynamic Random Access Memory) yang mempunyai frekuensi kerja yang bervariasi, yaitu antara 4,77 MHz hingga 40MHz.

Gambar 2. Contoh DRAM

3. RAM FPM (Fast Page Mode)

    Muncul pada tahun 1987,RAM jenis FPM (Fast Page Mode) merupakan RAM paling kerap digunakan dalam system komputer pada masa itu,FPM bekerja pada rentang frekuensi
16MHz hingga 66MHz dengan access time sekitar 50ns.selain itu FPM mampu mengolah transfer data (bandwith) sebesar 188,71MB/detik, FPM juga dikenali sebagai DRAM (Dynamic Random Access Memory) saja,FPM menggunakan modul memori SIMM 30 pin & SIMM 72 pin.

Gambar 3. Contoh RAM FPM

4. EDORAM (Extended Data Out Dynamic Random Access Memory)

    Muncul pada tahun 1995, Extended Data Output Dynamic Random Access Memory yang

merupakan penyempurnaan dari FPM. EDORAM mempunyai access time sekitar 70ns hingga 50ns & bekerja pada frekuensi 33MHz hingga 75MHz.

Gambar 4. Contoh EDO RAM

5. SDRAM (Synchronous Dynamic Random Access Memory)
     Muncul pada peralihan 1996-1997, Synchronous Dynamic Random Accsess Memory, lebih dikenal sebagai PC66 karena bekerja pada frekuensi bus 66MHz, tegangan hanya3,3volt ,access time sebesar 10ns & mampu menghantarkan data dengan kecepatan maksimal 55MB/det.

Gambar 5. Contoh SDRAM

6. SDRAM PC100
     Sama seperti SDRAM, SDRAM PC100 bekerja untuk komputer pentium II pada bus 100MHz. Karena bus sistem bekerja pada frekuensi 100MHz sementara Intel tetap menginginkan untuk menggunakan sistem memori SDRAM, maka dikembangkanlah memori SDRAM yang dapat bekerja pada frekuensi bus 100MHz.

Gambar 6. Contoh SDRAM PC100

7. RDRAM (Rambus Dynamic Random Access Memory)
     Muncul pada tahun 1999, yang menggunakan modul RIMMM, transfer data secara serial pada data bus 16-bit, dengan kecepatan 16GB/det.

Gambar 7. Contoh RDRAM

8. RDRAM PC800
    Masih dalam tahun yang sama, Rambus juga mengembangkan sebuah jenis memori lainnya dengan kemampuan yang sama dengan DRDRAM. Perbedaannya hanya terletak pada tegangan kerja yang dibutuhkan. Jika DRDRAM membutuhkan tegangan sebesar 2,5 volt, maka RDRAM PC800 bekerja pada tegangan 3,3 volt. Nasib memori RDRAM ini hampir sama dengan DRDRAM, kurang diminati, jika tidak dimanfaatkan oleh Intel. Intel yang telah berhasil menciptakan sebuah prosessor berkecepatan sangat tinggi membutuhkan sebuah sistem memori yang mampu mengimbanginya dan bekerja sama dengan baik. Memori jenis SDRAM sudah tidak sepadan lagi. Intel membutuhkan yang lebih dari itu. Dengan dipasangkannya Intel Pentium4, nama RDRAM melambung tinggi, dan semakin lama harganya semakin turun.

Gambar 8. Contoh RDRAM PC800

9. SDRAM PC 133
     Bekerja pada bus berfrekuensi 133 MHz dengan access time sebesar 1,06 GB/det.

Gambar 9. Contoh SDRAM PC 133

10. SDRAM PC 150
      Pada tahun 2000 memori PC 150 mempunyai access time 7ns dan mampu mengalirkan data sebesar 1,28 GB/det.

Gambar 10. Contoh SDRAM PC 150

11. DDR-SDRAM
      Pada tahun 2000 mengggunakan sistem bus dengan frekuensi sebesar 100-133MHz.

Gambar 11. Contoh DDR-SDRAM

12. DDR2-SDRAM
      Pada tahun 2004 memiliki kelebihan high clock speed 400-800MHz, memiliki 1 keping 2 GB dan dipasangkan teknologi koneksi Ball Grid Array (BGA).

Gambar 12. Contoh DDR2-SDRAM

13. DDR 3

      Pada 2007, memiliki bandwith sampai dengan 1600 MHz dan mampu mentransfer data dengan clock efektif 800-1600 MHz.

Gambar 13. Contoh DDR3


14. SIM (Single In-Line Memory Module)
       Modul/chip memori ditempel disalah satu sisi sirkuit PCB, memori ini hanya mempunyai jumlah kaki pin sebanyak 30 dan 72 buah.

Gambar 14. Contoh SIM

15. DIMM dan SODIMM

• DIMM (Dual In-Line Memory Module) artinya modul/chip memori ditempelkan pada kedua sisi PCB, saling berbalikan. Memori DIMMM diproduksi dalam 2 bentuk yang berbeda, yaitu dengan jumlah kaki 168 dan 184.

Gambar 15.A. Contoh DIMM

• SODIMM (Small Outline Dual In-Line Memory Modul) diproduksi dalam dua jenis, jenis pertama mempunyai kaki sebanyak 72 dan satunya berjumlah 144 buah.

Gambar 15.B. Contoh SODIMM

16. RIMM/SORIMM

       Merupakan jenis memory yang dibuat oleh Rambus. RIMM pada dasaranya sama dengan DIMM & SORIMM mirip dengan SODIMM.

Gambar 16. RIMM/SORIMM

TABEL DD2 & DDR3



JUMLAH PIN DAN KAPASITAS OS



sekian atas postingan kami semoga bermanfaat bagi kita semua......

MACAM MACAM SOKET MAINBOARD PROSESOR INTEL

MACAM-MACAM SOKET MAINBOARD UNTUK PROSESOR INTEL

Komputer anda rusak ?

Mainboardnya yang rusak prosesornya masih bisa? Dibelikan saja mainboard dan pasang sendiri biar hemat biaya, tapi anda harus pastikan prosesor sesuai dengan soket mainboard yang akan dibeli. Bisa rugi anda jika sudah dibeli ternyata antara pin prosesor tidak sesuai dengan soket mainboard yang anda beli. Ne saya bantu informasi tentang macam-macam soket prosesor intel kawan.

Soket 423





Ini adalah soket yang digunakan oleh prosesor fenomenal, Intel Pentium 4 generasi pertama yang sering disebut ‘Willamette’. Soket ini mendukung teknologi baru intel, Quad Pumped Bus hingga 100Mhz (400Mhz FSB). Selain itu, di soket ini intel hanya mendukung penggunaan memory  yang di produksi oleh Rambus yang sering disebut dengan RDRAM. Saat itu, platform ini kurang populer dan harganya cukup mahal. Soket ini umurnya cukup singkat, kurang dari setahun langsung diganti soket 478 yang mendukung penggunaan memory DDR. Chipset yang terkenal di soket ini adalah Intel i850/855.

Soket 478



Soket 478 ini memiliki 478 pin konektor dan soket ini berumur cukup panjang. Soket ini menggantikan soket 423 yang berumur sangat singkat dan disiapkan untuk berkompetisi dengan platform soket  A milik AMD. Soket ini mendukung FSB 400, 533 hingga 800Mhz (Tergantung dukungan Chipset). Soket ini juga tidak lagi menggunakan RDRAM, namun DDR yang saat itu harganya lebih murah dibanding RDRAM. Soket ini mendukung prosesor Intel pentium 4 generasi Willamette, Northwood, generasi awal dari Pentium 4 Prescott dan juga Celeron. Chipset yang cukup terkenal di soket ini adalah Intel i875P (Canterwood) dan i865PE (Springdale).

SOCKET LGA 775



Socket LGA775 ini merupakan penerus dari soket 478. Soket ini sering disebut juga soket ‘T’ yang tidak lagi menggunakan pin karena berjenis Land Grid Array (LGA). Keuntungan soket jenis LGA ini adalah mengurangi resiko pin patah atau bengkok saat pemasangan prosesor. Cara pemasangan prosesor di soket jenis LGA ini juga sedikit berbeda. Soket ini mendukung prosesor Intel Pentium 4 generasi Prescott, Cedar Mill, Celeron dan juga mendukung prosesor generasi Core Mikroarsitektur seperti Core2 Duo, Core2 Quad seperti Conroe, Kentsfield, Yorkfield, Wolfdale, Allendale wah semua codename Core2-based disebut  . Masa pakai soket ini cukup panjang, bahkan hingga artikel ini ditulis masih bertebaran platform LGA775. walau demikian soket ini masih memiliki kekurangan karena chipset i955X dan i975x (sebelum revisi) karena tidak mendukung generasi core2. Soket ini mendukung FSB (Front Side Bus) hingga 1600 Mhz QPB dan chipset yang mendukung FSB 1600 Mhz ini adalah intel X48. Chipset yaang populer di soket LGA775 ini antara lain i975x, P965, P35, X38, X48, P45 dan nForce 6xx dan 7xx, banyak ya?hehehehe… Banyak karena umurnya cukup panjang dan telah dilalui aneka generasi prosesor, sebut saja Pentium 4, Pentium D, Core2 Duo, Core2 Quad, Pentium Dual-core dan Celeron.

Soket H/LGA 1156



Kalo soket LGA1366 untuk segmen high end, nah yang LGA1156 ini ditujukan untuk segmen mid-low. Soket ini mendukung penggunaan prosesor Core i7 (Lynfield), Core i5(Lynfield/Clarkdale), Core i5 dan Core i3. Tidak seperti LGA1366, LGA1156 ini hanya mendukung dual channel DDR3. Di platform LGA1156 ini, intel membuat terobosan dengan memindahkan PCIE controller dan onboard graphic dalam prosesor, meski tidak dalam satu crystal (Generasi Clarkdale). Chipset untuk platform LGA1156 adalah intel P55, H55, H57 dan Q57.

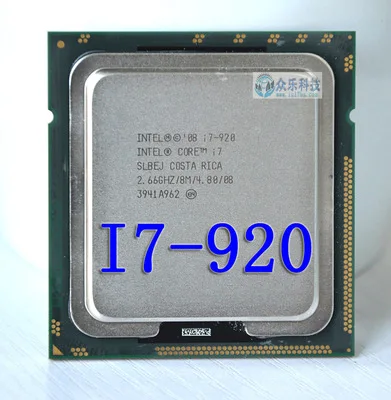

Soket LGA 1366



Soket ini berarti mengecilkan fabrikasi yang saat itu dari 65nm ke 45nm (Yorkfield, Wolfdale). Intel meluncurkan arsitektur baru bernama ‘Nehalem’. Nehalem memiliki Intergrated Memory Controller (IMC) serta menggunakan bus baru pengganti FSB yang disebut dengan Quick Path Interconnect (QPI), teknologi ini mirip K8 AMD dengan Hypertransportnya. Soket LGA 1366 ini merupakan soket untuk segmen high end dan enthusiast. Prosesor yang didukung adalah Core i7 (Bloomfield) Quad core dan yang baru saja meluncur Core i7 9xx (Gulftown) Six core. Soket ini mendukung penggunaan memori DDR3 Triple-Channel. Chipset yang terkenal di LGA1366 ini cuma satu, intel X58. Ini platform high-end yg menampung hanya Core i7 seri 9 (920, 930, 980X, 990X, dll), chipset-nya X58. Platform ini kencang sekali, tapi sudah digantikan dengan platform yang pakai soket 2011. Note: platform ini membutuhkan 3 keping DDR3 utk berfungsi dengan baik

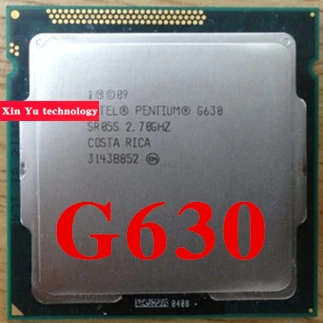

Soket LGA 1155



Soket yang satu ini ada kemirip-miripan dikit sama Soket 1156 sob. Cuma untuk generasi di tahun 2014. Intel ngeluncurin Prosessor dengan serie kode terbarunya "Haswell" Dan Soket yang satu ini support samaProcessor tersebut. Dan Soket ini hanya support untuk Intel Haswell Series. Mau dari Pentium G sampe ke core i7 extreme edition. Soket ini akan bisa menerima prosesor terbaru yg akan dikeluarkan sekitar kuartal kedua 2012 ini. Jadi, ini soket yg panjang umur dan banyak pilihan prosesornya.

Soket LGA 2011







Ini soket untuk prosesor sandy bridge E, dengan chipset X79. skrg baru ada 2 prosesor; Core i7 3930K dan Core i7 3960X.. keduanya pakai 6 core dan 12 thread. platform ini harus pakai 4 keping DDR3. Saat ini, LGA 2011 adalah soket utk platform desktop paling kencang yg ditawarkan Intel.

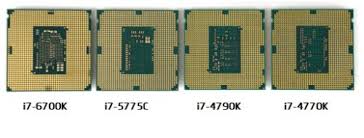

Soket LGA 1150



LGA 1150, juga disebut sebagai Socket H3, adalah sebuah mikro-prosessor Intel yang kompatibel dengan socket yang mendukung seri prosessor Haswell dan seri setelahnya Broadwell.

LGA 1150 juga dirancang sebagai pengganti dari LGA 1155 (atau yang kita kenal dengan nama Socket H2). LGA 1150 memiliki 1.150 pin untuk membuat kontak dengan landasan kaki-kaki processor. Sistem pendingin antara socket LGA 1155 dan socket LGA 1156 kompatibel dengan socket LGA 1150, dikarenakan mereka memiliki jarak yang sama dengan masing-masing lubang baut (yakni di jarak 75 milimeter). Semua motherboard dengan socket LGA 1150 mendukung berbagai jenis output video (VGA, DVI, HDMI - tergantung dari model masing-masing) dan juga mendukung Intel Clear Video Technology.

Chipset untuk LGA 1150 diberi nama kode Lynx Point. Prosessor Intel Xeon untuk socket LGA 1150 menggunakan chipset Intel C222, C224, dan C226.
